Ультразвуковой дефектоскоп УД9812 Уралец

3 года гарантии!УД9812 есть на складе готовой продукции.

Ультразвуковой дефектоскоп УД9812

Ультразвуковой дефектоскоп модели УД9812 «Уралец» применяется для выполнения ручного ультразвукового контроля любых пластмассовых и металлических изделий, имеющих различную толщину (интервал от 0,5 мм до 6 000 мм) на наличие отклонений от нормы их однородной структуры и сплошности. При помощи устройства рассматриваемой модели можно проводить контроль сварных соединений, полуфабрикатных и поковочных изделий, а также отливок. Прибор УД9812 измеряет время задержки значений ультразвуковых сигналов, величину дефекта и соотношение амплитуд сигналов от них по ГОСТ Р 55724-2013.

комплект "Базовый" цена: 217 300 руб.

комплект "Учебный" цена: 243 300 руб.

комплект "Стандарт" цена: 266 300 руб.

комплект "Нефтегазовый" цена: 277 500 руб.

комплект "Метролог" цена: 251 080 руб.

Заказать продукцию и уточнить любую интересующую информацию можно по телефону 8-800-234-01-53.

Действие дефектоскопа основано на анализе времени прихода ультразвуковых волн, отраженных от дефектов, то есть внутренних неоднородностей,. Измеряется не только время прихода, но и форма волны, амплитуда и многое другое. Дефектоскоп позволяет увидеть в исследуемом объекте любые отклонения от норм и всевозможные дефекты.

Сертификаты дефектоскопа.

  • Дефектоскоп ультразвукового типа марки УД9812 «Уралец» - единственный ультразвуковой дефектоскоп, внесенный в реестр как прецизионный временной измеритель, имеет свидетельство Росстандарта   RU.C.27.057.A №42314.
  • Рассматриваемый ультразвуковой дефектоскоп имеет сертификат о признании типа средств измерений на территории Республики Казахстан KZ.02.03.07458-2016/46539-11, действительный до 2021г.
  • Рассматриваемый ультразвуковой дефектоскоп имеет сертификат о признании типа средств измерений на территории Республики Беларусь № 10986, действительный до 2021г.
  • Добавлен в реестр Публичного Акционерного Общества  ПАО "ГАЗПРОМ" (0,3МБ).
  • Признан соответствующим требованиям ОАО "РЖД" и внесен в реестр оборудования, допущенного к применению ОАО "РЖД"

Описание дефектоскопа.

Ультразвуковой дефектоскоп УД9812 устойчив к влажности и осадкам

Устойчив к влажности и осадкам

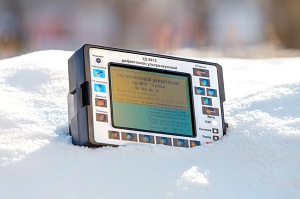

Ультразвуковой дефектоскоп УД9812 устойчив к низким температурам

Устойчив к низким температурам

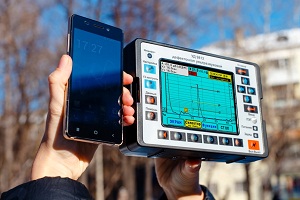

Ультразвуковой дефектоскоп УД9812 имеет экран читаемый при ярком свете

Яркий экран

Ультразвуковой дефектоскоп УД9812 имеет прочный корпусПрочный корпус



Ультразвуковой дефектоскоп УД9812 «УРАЛЕЦ» разрабатывался научными сотрудниками Российской Академии Наук. После обобщения опыта ультразвукового неразрушающего контроля, полученного в 80-90-е годы, в машиностроительной и энергетической сферах российскими учеными был разработан дефектоскоп рассматриваемой модели.

Большинство вопросов, возникающих у специалистов по неразрушающему контролю при выборе рассматривамых устройств и проведении контроля качества сварных швов, в УД9812 «Уралец» учтены разработчиками. Конструкция, внешний вид и технические характеристики УД9812 тщательно прорабатывались профессионалами в области радиоэлектроники, а также физики и приборостроения:

- ультразвуковой дефектоскоп максимально облегченный, вес которого не превышает 1240 г;

- имеет мембранную клавиатуру, обладающую высокой износостойкостью к агрессивным средам. Благодаря продуманной конструкции под кнопки не попадает никаких посторонних загрязняющих веществ (масло, грязь), благодаря чему кнопки остаются не поврежденными;

- разъемы не мешают при проведении рабочего процесса, так как находятся на задней панели прибора;

- для ультразвукового дефектоскопа УД9812 Уралец изготавливаются только многожильные кабели с мягкой оболочкой из полимеров и защитным термоустойчивым кембриком из силикона, для предотвращения их истирания;

- встроенный в ультразвуковой дефектоскоп цветной дисплей просматривается даже при ярком солнечном свете (функция «SunLight Readable»). Эта разработка предусматривает использование прибора в условиях с различным внешним освещением: от яркого летнего света до искусственного слабого или полумрака;

- в источнике питания расположен предохранитель с функцией «самовосстановления». При частых скачках напряжения предохранитель срабатывает, а сам прибор при этом остается вне зоны опасности, работая на аккумуляторах в автономном режиме. Особенно полезна эта функция в больших цехах с энергоемким сварочным обородуванием;

- руководство по использованию ультразвукового дефектоскопа УД9812 написано подробно, как учебник - рекомендация к действию, а не просто пошаговая инструкция. Его вы можете свободно скачать с нашего сайта; - еще для специалистов по ультразвуковому контролю очень важный момент - значительное сокращение времени на настройку акустического тракта и на оформление заключения по неразрушающему контролю, особенно после длительной командировки. Внушительный объем внутренней памяти рассматриваемого ультразвукового дефектоскопа позволяет сохранять все полученные данные проведенного контроля, а также быстро передавать информацию в заключение (протокол по дефектоскопии) на персональный компьютер. После чего, остается только распечатать и подписать документ. Скачать программное обеспечение можно здесь;

- программное обеспечение прибора находится в свободном доступе для скачивания так же, как и методики использования дефектоскопа и инструкция по эксплуатации;

- а еще большое удобство, как для обучения дефектоскопистов, так и для организации автоматизированного оперативного ультразвукового контроля, это наличие связи по каналу USB в реальном времени с электронными устройствами;

- электроакустический тракт ультразвукового дефектоскопа УД9812 Уралец (генератор и приемник зондирующих импульсов) поддерживает работу с разнообразными согласованными ультразвуковыми преобразователями имеющими частоты от 0,6 до 12 МГц. Отдельно отмечается совместимость УД9812 с зарубежными преобразователями частот марок «Сонатест», «Панаметрикс», «Крауткрамер»;

- «детали» типа корпуса из ударопрочного пластика и обязательной строгой входной проверки всех электронных элементов и материалов описывать не будем, потому что эти проблемы в настоящий момент учитывает любой уважающий себя производитель оборудования ультразвукового неразрушающего контроля.

Также много приятных новшевств, касающихся непосредственно технических возможностей и характеристик прибора:

Главные отличительные особенности.

  • Несколько способов настройки глубиномера: «Табличный» и более универсальный - «Авторасчет».
  • Режим временной регулировки чувствительности «теоретический расчет» (замена АРД диаграмм, АРД шкал).
  • Встроенный режим толщиномера, позволяющий измерять данные по сигнальному переходу через нулевую отметку.
  • Наличие встроенного диктофона.
  • Связь с персональным компьютером посредством USB версии 2.0 (позволяет в режиме реального времени видеть на компьютере экран дефектоскопа).
  • УД9812 «Уралец» внесен в реестр СИ как прецизионный измеритель времени с погрешностью 6 наносекунд. Используется для поверки мер ультразвуковой толщины контактным способом в любом ЦСМ России.
Ультразвуковой дефектоскоп УД9812 цветной дисплей Ультразвуковой дефектоскоп УД9812 вес Ультразвуковой дефектоскоп УД9812 связь по USB

Цветной дисплей.

Оконный интерфейс.

Вес с аккумуляторами 1,3 кг.

Габаритные размеры 185*125*80 мм

Оперативная связь по каналу USB

Ультразвуковой дефектоскоп УД9812 комплект "Базовый" обычно приобретают предприятия, у которых уже есть свой парк преобразователей, стандартных образцов.

Комплект "Стандарт" подобран для тех, кто предполагает аттестовать ЛНК. В этом комплекте присутствуют преобразователи для контроля отливок, плоских изделий от 3 до 200 мм, для контроля сварных швов от 10 до 28 мм - самые распространенные виды контроля.

Подробнее о составе комплектов на странице Комплекты поставки

Подробнее о цене продукции на странице Прайс, заказ

Подробнее о дефектоскопе Особенности и преимущества дефектоскопа УД9812 (2,9 МБ)

Подробнее о выборе преобразователей Рекомендации к выбору ультразвуковых преобразователей (1,6 МБ)
